[РЕШЕНО] Ноутбук DELL не видит з/у (неродную зарядку)

Добавил SV 17.07.2018 в 01:21

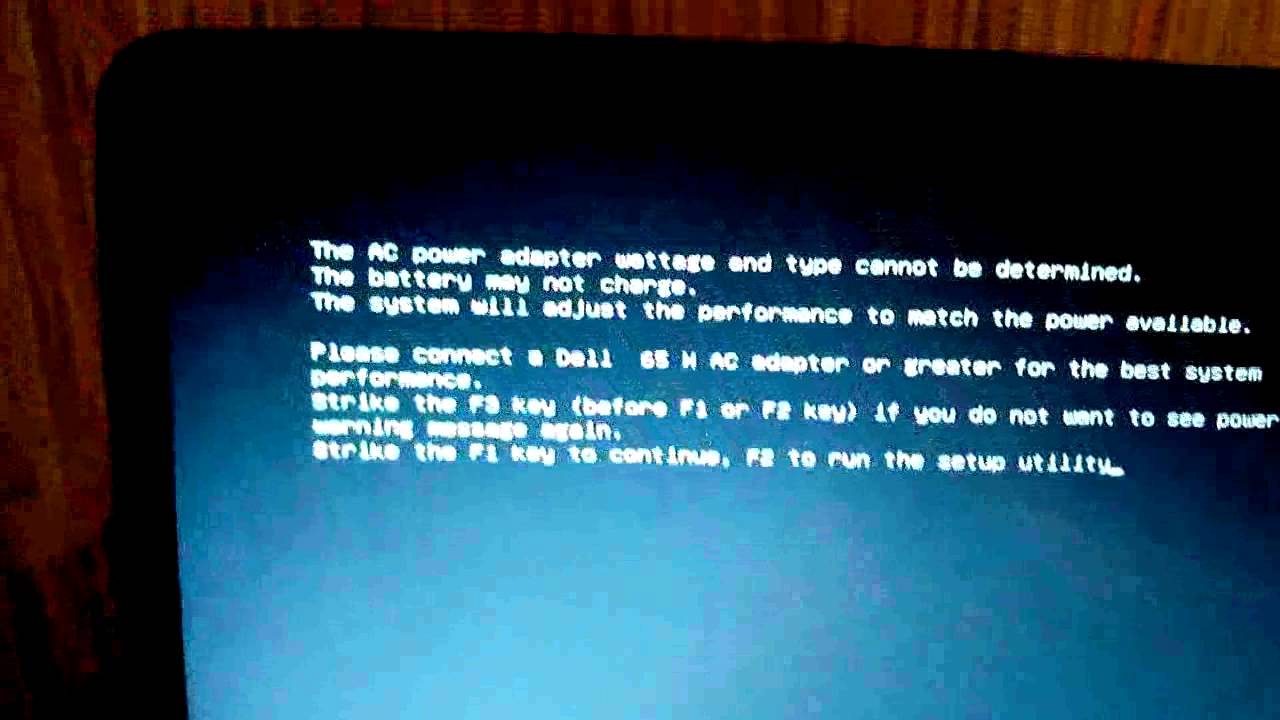

К нам в сервис обратился клиент с проблемой "зарядка dell не заряжает" , как он выразился: его ноутбук DELL INSPIRON 1545 не распознает зарядку. При подключении зарядного устройства (неоригинального) ноутбук вообще не запускается без батареи. На экране появляется надпись: "The ac power adapter wattage and type cannot be determined". Так получилось у нас, но иногда DELL включается, но не заряжается или операционная система сообщает, что батарея подключена не заряжается. Причина все в том же неродном зарядном устройстве. У нас же было вот так при включении:

DELL the ac power adapter wattage and type cannot be determined

Решение оказалось очень простым. Читаем далее...

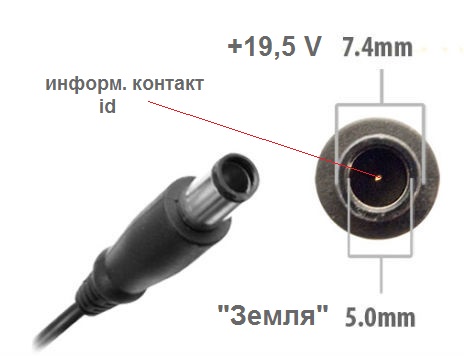

Ноутбуки DELL имеют систему распознавания блока питания «свой - чужой». На внешнем контакте корпус («-» питания) на внутреннем +19,5В, “Иголка” в центре разъема -это информационный контакт. На этот контакт из блока питания подается сигнал, несущий информацию о мощности БП. Распиновка (назначение выводов) разъема блока питания (зарядного устройства) для ноутбуков DELL представлена на рисунке ниже:

 з/у ( зарядное устройство ) DELL распиновка (цоколевка )


Информация о принадлежности блока питания читается из установленного в БП чипа EEPROM фирмы Dallas - микросхемы с тремя выводами (1 вывод подключается на общий провод или как его называют "землю" , 2 вывод используется для считывания ноутбуком данных из EEPROM о принадлежности блока питания и его мощности. Он через резистор 130 Ом соединен с центральным проводом блока питания (иглой), 3 вывод не используется. Скачать подробный даташит на микросхему DS2502 можно тут.

Из нашей ситуации, для того, чтобы заставить ноутбук работать от неродного зу есть 2 выхода:

- взять чип из родного з/у и пересадить его в неродной блок питания

- пересадить чип прямо в ноутбук.

Мы воспользовались вторым вариантом, так как в неродном блоке питания ( заряднике ) оказалось всего 2 провода, идущие к разъему: "+" и "земля". Разобрали ноутбук и родной БП, который вышел из строя, выпаяли из БП чип и припаяли его к плате ноутбука по схеме на рисунке ниже:

DS2502 DELL не заряжается не включается

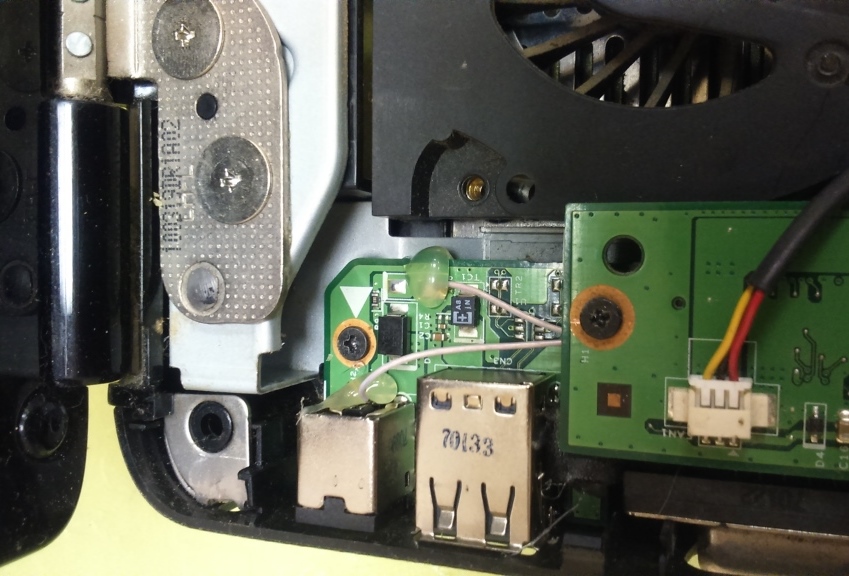

В итоге мы получили ноутбук, который будет видеть любой неродной блок питания (зарядное устройство) с подходящим разъемом и напряжением как родной (свой). После проверки работоспособности схемы прячем микросхему в изоляционную трубку или изоленту и убираем в свободное пространство корпуса ноутбука, благо его там достаточно. Вот как это выглядит у нас:

dell inspiron 1545 не заряжается



Очень надеемся, что статья о том, как зарядить ноутбук DELL INSPIRON 1545 неродной зарядкой, да и вообще любые модели DELL неоригинальным зарядным устройством, вам оказалась полезной. На все вопросы мы всегда готовы ответить по электронной почте или в нашей группе В Контакте.
