[РЕШЕНО] Не включается ноутбук ASUS S46C (K46CB, K46CM)

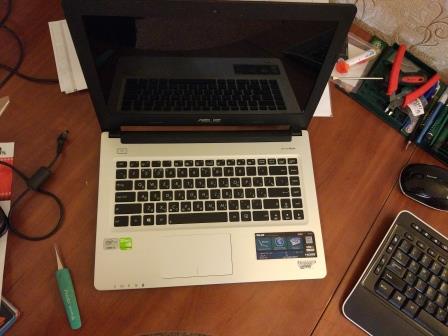

Пожаловал к нам в сервисный центр КОМ-ЭКСПЕРТ ноутбук ASUS S46C Series с диагнозом "не подает признаков жизни" или "не включается". И действительно, при подключении его к сети (с батареей или без) ноутбук вообще не реагировал на кнопку включения. Решение проблемы на редкость оказалось очень простым (и подходит не только для ноутбуков ASUS, но и для других марок: HP, Dell, Sony и др.), но обо всем по порядку...
Со слов клиента мы поняли, что обращался он с ноутбуком осторожно и бережно, ноутбуку меньше 2 лет, не перегревался и не падал. В общем почти девственник=)
Наш мастер, как водится, произвел стандартную диагностику и визуальный осмотр материнской платы на предмет залития и механических повреждений – ничего не обнаружил. Батарейка биос в норме. На всякий случай отключили ее на минут 10 от платы (может биос глюкнул, подумали мы). Система охлаждения тоже оказалась в полном порядке и также была девственно чиста. На перегрев ноутбука явно не похоже, сказал наш мастер, и решили, что, возможно, причиной всему явился сбой прошивки BIOS (БИОС). Как то мы уже сталкивались с подобной неисправностью, и мы обязательно напишем отдельную статью о том, как прошить БИОС ноутбука программатором, но сейчас не об этом…
Сброс прошивки БИОС на ноутбуке ASUS S46C (K46CB) можно сделать только разобрав его полностью, в отличие например от ноутбука PACKARD BELL (там БИОС сбрасывается на заводские установки очень просто – читайте в статье Сброс пароля BIOS на ноутбуке PACKARD BELL ). После разборки ноутбука АСУС S46C извлекаем из материнской платы батарейку BIOS примерно на 10 – 15 минут... )

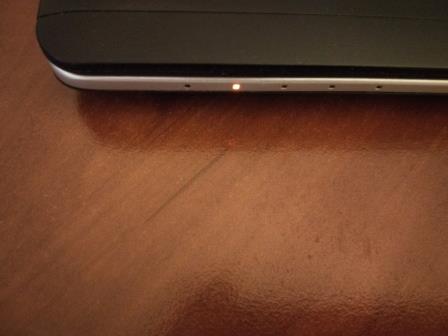

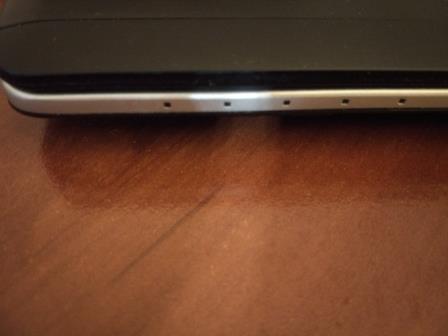

Спустя 10-15 минут вставляем батарейку назад, подкидываем к плате шлейф от разъема зарядки ноутбука и видим вот такую картину, загорелся индикатор зарядки, который изначально не горел. Нашей радости не было предела! Однако собрав ноутбук полностью, подключив ЗУ, мы снова увидели прежнюю картину – ноутбук ASUS S46C не включается (не запускается).
Развязка очень близка, и наверняка, наш опыт с этим ноутбуком пригодится очень многим, поэтому читаем дальше!
Проблема решилась, можно сказать, сама собой - мы начали разбирать ноутбук, сняли клавиатуру и верхнюю панель ноутбука (они не разборные – клавиатура на заклепках соединена с металлической верхней панелью ноутбука), отсоединили остальные шлейфы и "на авось" (не думайте, у нас серьезный сервис!!!) подключили питание, и индикатор питания вновь засветился оранжевым цветом.
Далее все оказалось очень просто, методом последовательного подключения всех шлейфов и устройств (Wi-Fi-адаптер, память, жесткий диск, клавиатура с внешней верхней панелью) было выявлено, что ноутбук ASUS S46C (K46CB) не включается с подключенной клавиатурой!!!
Чтобы определить, в чем именно причина: в контроллере клавиатуры на материнской плате или в самой клавиатуре, нужно подключить заведомо исправную клавиатуру точно такой же модели или совместимую по парт-номеру (смотреть по парт-номеру на обратной стороне клавиатуры, на нашем ноутбуке ASUS S46C стояла клавиатура с парт-номером 0KNB0-4620US00), и проверить работу ноутбука, однако не у каждого под рукой есть запасная клавиатура для ноутбука! У нас в сервисе к сожалению ее тоже не оказалось(((. Поэтому мы использовали другой метод диагностики – диагностику самой клавиатуры!
1. Отключаем шлейф клавиатуры от ноутбука:
2. Берем мультиметр и переводим его в режим измерения сопротивления в диапазоне мегаом (МОм):

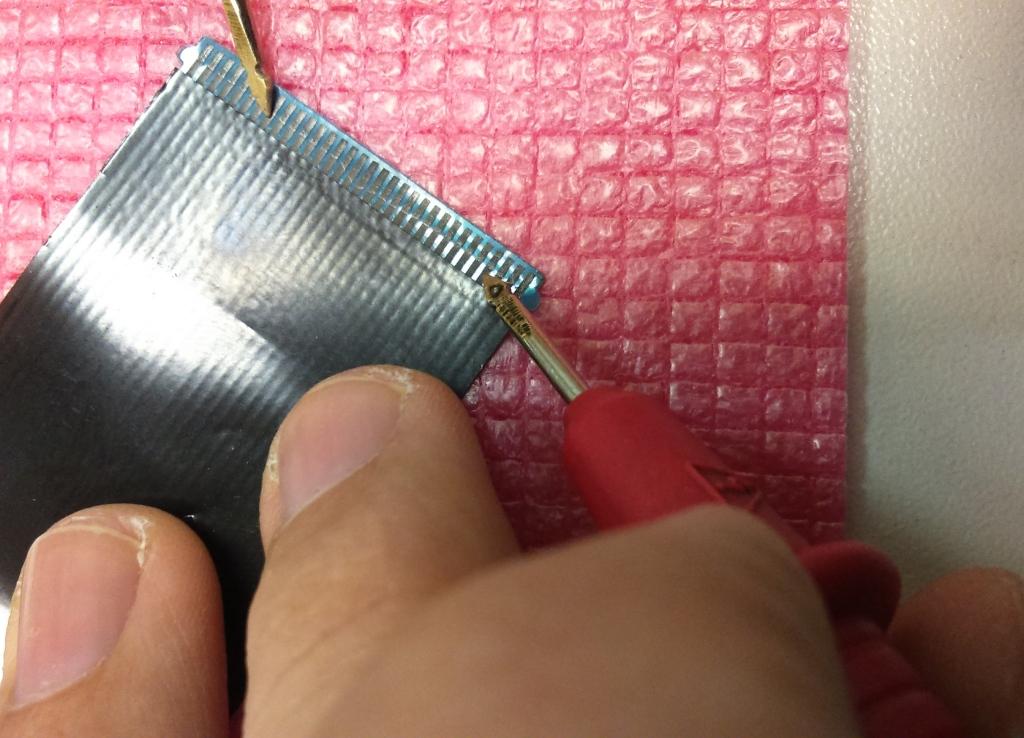

3. Затем поочередно проверяем сопротивление между контактами шлейфа клавиатуры. Сначала между первым и вторым контактом, затем между первым и третьим, между 1м и 4м, 1м и 5м и так до последнего контакта. Потом ставим один щуп мультиметра на второй контакт шлейфа, а второй щуп на третий контакт шлейфа и так же проверяем замыкание между 2м и всеми остальными контактами шлейфа. Такую процедуру проводим со всеми контактами.
По результатам диагностики мы получили сопротивление около 27кОм между контактами 1 и 4, 1 и 5, 3 и 7 ( и еще в нескольких случаях ). Такое низкое сопротивление при ненажатых клавишах – явный признак неисправности клавиатуры. Вероятнее всего клавиатура была залита, либо имеет какие то внутренние скрытые дефекты. Данный способ диагностики клавиатуры применим к клавиатурам практически любых производителей ноутбуков (LENOVO, ACER, SAMSUNG, TOSHIBA и тд.)
После замены клавиатуры ноутбук ASUS S46C начал нормально включаться и работать. После нескольких часов тестов наш мастер подтвердил полную исправность ноутбука с новой клавиатурой. Сразу отметим, что клавиатуру с точно таким же парт-номером не удалось найти. Поэтому на AliExpress мы заказали совместимую клавиатуру с парт-номером AENJ7U00010. Она отлично подошла. Ссылку на продавца, где мы постоянно заказываем клавиатуры для ноутбуков по хорошим ценам я приведу в конце статьи.
Стоит отметить, что диагностику и тестирование на предмет выявления неисправности ноутбука в случае, когда ноутбук не включается / не запускается , нужно начинать именно с последовательного отключения всех подключаемых к нему устройств и модулей. Если кому-то данная статья оказалась полезной, пожалуйста пишите свои комментарии ниже. Нам очень важно ваше мнение.
Всем удачи!
